Trong các nhà máy sử dụng hơi nước cho sản xuất, việc xác định chính xác lượng hơi đi qua đường ống có ý nghĩa quan trọng đối với công tác vận hành và quản lý tiêu thụ. Đồng hồ đo lưu lượng hơi nước chính xác cao giúp doanh nghiệp có dữ liệu để theo dõi lưu lượng tại từng vị trí, đối chiếu với chế độ sản xuất và hỗ trợ đánh giá tình trạng hoạt động của hệ thống.
Tuy nhiên, khái niệm “chính xác cao” không nên được hiểu đơn giản là chọn thiết bị có phần trăm sai số nhỏ nhất. Độ chính xác cần được xem xét cùng với trạng thái hơi, dải lưu lượng, áp suất, nhiệt độ, kích thước đường ống, phương pháp đo, vị trí lắp đặt và cách dữ liệu được sử dụng. Một thiết bị có thông số phù hợp trên tài liệu nhưng không đúng với điều kiện thực tế vẫn có thể không đáp ứng mục tiêu đo của nhà máy.
MV Technology giới thiệu hai giải pháp đo lưu lượng dùng trực tiếp cho hệ thống hơi: Vortex cho hơi nước bão hòa và Orifice cho cả hơi bão hòa lẫn hơi quá nhiệt. Hai nhóm có phạm vi ứng dụng và thông số khác nhau nên cần được đánh giá riêng; với hơi quá nhiệt, khả năng áp dụng của Vortex cần được xác nhận theo datasheet của đúng model.
Đồng Hồ Đo Lưu Lượng Hơi Nước Chính Xác Cao Là Gì?
Đồng hồ đo lưu lượng hơi nước là thiết bị được lắp trên đường ống để xác định lượng hơi đi qua vị trí đo trong một khoảng thời gian. Tùy phương pháp đo và cấu hình hệ thống, dữ liệu có thể là lưu lượng tại thời điểm quan sát hoặc tổng lượng hơi tiêu thụ trong một chu kỳ nhất định.
Trong nhà máy, thiết bị có thể được bố trí trên tuyến hơi chính, các nhánh cấp hơi hoặc những vị trí tiêu thụ quan trọng. Khi có dữ liệu từ nhiều điểm đo, bộ phận kỹ thuật có thể so sánh mức sử dụng giữa các khu vực và theo dõi sự thay đổi theo ca sản xuất hoặc theo từng chế độ vận hành.
Để dữ liệu đáng tin cậy, việc chọn đồng hồ không thể chỉ dựa vào đường kính ống. Cần xác định tối thiểu các thông tin sau:
- Loại hơi cần đo: hơi bão hòa hay hơi quá nhiệt.
- Lưu lượng cần đo trong điều kiện thực tế.
- Áp suất tại vị trí đo.
- Nhiệt độ tại vị trí đo.
- Kích thước và kiểu kết nối của đường ống.
- Mục đích sử dụng dữ liệu.
- Tín hiệu cần đưa về hệ thống điều khiển hoặc giám sát.
Với từng model cụ thể, giới hạn và cấu hình kỹ thuật cần được đối chiếu theo tài liệu của chính thiết bị. Không nên lấy thông số của dòng sản phẩm này để áp dụng cho một dòng khác.
“Chính Xác Cao” Trong Đo Lưu Lượng Hơi Nước Nên Hiểu Thế Nào?
Độ chính xác của phép đo không chỉ phụ thuộc vào một con số phần trăm trên tài liệu. Khi đánh giá đồng hồ đo lưu lượng hơi nước chính xác cao, doanh nghiệp nên xem xét đồng thời bốn nhóm yếu tố dưới đây.
Độ chính xác được công bố cho đúng thiết bị
Dòng Vortex của MV Technology công bố độ chính xác 1%. Con số này cần được đọc cùng datasheet của đúng model để biết phần trăm tính theo giá trị đọc hay toàn thang và áp dụng cho đại lượng nào. Vì vậy, mức 1% chưa tự chứng minh một thiết bị là “chính xác cao”; yêu cầu sai số của ứng dụng cần được xác định riêng và đối chiếu với cấu hình cụ thể.
Điều kiện thiết bị phải đáp ứng
Lưu lượng nhỏ nhất, lưu lượng thường xuyên và lưu lượng lớn nhất của hệ thống cần được xác định trước. Một thiết bị đáp ứng tốt mức lưu lượng cao nhưng không phù hợp với chế độ tải thấp có thể không đạt mục tiêu theo dõi của nhà máy.
Chất lượng dữ liệu sau khi đo
Nếu hệ thống cần đưa dữ liệu về PLC, DCS hoặc SCADA, phải xác định rõ tín hiệu, đơn vị đo và cách xử lý dữ liệu. Thiết bị đo đúng nhưng cấu hình đường truyền không phù hợp vẫn có thể gây sai lệch khi sử dụng thông tin.
Điều kiện lắp đặt
Vị trí co, van, đoạn thu, đoạn mở rộng và các yếu tố làm thay đổi dòng chảy có thể ảnh hưởng đến phép đo. Vì vậy, yêu cầu lắp đặt cần được xem xét theo đúng model.
Nói cách khác, “chính xác cao” không nên tách rời khỏi toàn bộ hệ thống đo.
Hơi Bão Hòa Và Hơi Quá Nhiệt Có Gì Khác Nhau?
Đây là thông tin cần xác định trước khi chọn đồng hồ đo lưu lượng hơi nước.
Hơi bão hòa
Hơi bão hòa là hơi nước ở trạng thái bão hòa tương ứng với điều kiện áp suất đang xét. Khi lựa chọn thiết bị đo, cần xác định điều kiện thực tế của hơi tại chính vị trí đặt đồng hồ.
Hơi bão hòa khô
Hơi bão hòa khô là hơi không chứa nước lỏng cuốn theo. Trong quá trình vận chuyển qua đường ống, hơi có thể mất nhiệt và phát sinh nước ngưng, vì vậy điều kiện ở đầu ra lò hơi chưa chắc giống điều kiện tại vị trí đo.
Hơi ẩm
Hơi ẩm là hỗn hợp giữa hơi nước và nước lỏng. Nước ngưng và chất lượng hơi có thể ảnh hưởng đến điều kiện dòng chảy và quá trình đo, nên cần được xem xét khi chọn thiết bị.
Hơi quá nhiệt
Hơi quá nhiệt có nhiệt độ cao hơn nhiệt độ bão hòa tương ứng tại cùng áp suất. Khi hệ thống sử dụng loại hơi này, yêu cầu lựa chọn và cấu hình thiết bị cần được xác định riêng.
Với các giải pháp của MV Technology, Vortex được giới thiệu cho hơi nước bão hòa (hơi quá nhiệt cần xác nhận khả năng áp dụng theo model/datasheet), còn Orifice được giới thiệu cho cả hơi bão hòa và hơi quá nhiệt.
Xem thêm: Hệ Thống Điều Khiển Nhiệt Độ
Vì Sao Nhà Máy Cần Đo Lưu Lượng Hơi Nước?
Lưu lượng hơi là một trong những dữ liệu giúp doanh nghiệp hiểu lượng hơi đang được sử dụng ở đâu và thay đổi như thế nào trong quá trình sản xuất.
Theo dõi lượng hơi tại các vị trí tiêu thụ
Khi các nhánh hơi được đo riêng, nhà máy có thể biết khu vực nào đang dùng nhiều hơi hơn, thời điểm nào lượng sử dụng tăng và mức thay đổi có phù hợp với kế hoạch sản xuất hay không. Dữ liệu này đặc biệt hữu ích khi nhà máy có nhiều phân xưởng với thời gian chạy máy khác nhau.
Hỗ trợ quản lý tiêu thụ
Nếu chỉ biết lượng hơi tổng ở đầu nguồn, doanh nghiệp khó phân tích chi tiết mức sử dụng của từng khu vực. Việc bố trí điểm đo phù hợp giúp xây dựng dữ liệu phục vụ theo dõi tiêu thụ và phân bổ theo mục tiêu quản lý của nhà máy.
Hỗ trợ kiểm tra bất thường
Khi lượng hơi thay đổi khác với trạng thái sản xuất thông thường, bộ phận kỹ thuật có thể dùng dữ liệu đo để xác định khu vực cần kiểm tra. Tuy nhiên, không nên kết luận mọi lưu lượng bất thường đều là rò rỉ; nguyên nhân có thể liên quan đến thay đổi tải, trạng thái thiết bị, van, nước ngưng hoặc điều kiện vận hành.
Hỗ trợ đánh giá vận hành
Dữ liệu đo có thể được đặt cạnh sản lượng, thời gian chạy máy và trạng thái thiết bị để đánh giá xu hướng sử dụng hơi. Đây là cách khai thác dữ liệu thực tế thay vì chỉ nhìn vào một giá trị lưu lượng riêng lẻ.
Các Nguyên Lý Đo Lưu Lượng Hơi Nước
Có nhiều công nghệ đo lưu lượng được sử dụng trên thị trường, nhưng không nên mặc định rằng mọi công nghệ đều phù hợp với mọi loại hơi. Hai giải pháp MV Technology giới thiệu trực tiếp cho ứng dụng hơi là Vortex và Orifice, đều nằm trong danh mục đồng hồ lưu lượng.
Nguyên lý Vortex
Đồng hồ Vortex dựa trên hiện tượng hình thành xoáy khi dòng lưu chất đi qua vật cản. Tín hiệu liên quan đến tần số xoáy được dùng để xác định lưu lượng.
Dòng Vortex của MV Technology có cấu hình tích hợp cảm biến nhiệt độ và áp suất, ứng dụng cho hơi nước bão hòa. Nếu dùng cho hơi quá nhiệt, cần xác nhận riêng phạm vi áp suất–nhiệt độ và cấu hình của đúng model.
Vortex phù hợp để xem xét khi hệ thống nằm trong phạm vi ứng dụng và thông số công bố của thiết bị. Tuy vậy, việc chọn model vẫn cần dựa trên lưu lượng thực tế, kích thước đường ống và điều kiện vận hành.
Nguyên lý chênh áp Orifice
Orifice tạo chênh lệch áp suất trong dòng chảy thông qua phần tử tiết lưu. Giá trị chênh áp và các thông tin liên quan được dùng để tính lưu lượng.
Giải pháp Orifice của MV Technology dành cho hơi bão hòa và hơi quá nhiệt, đường ống DN50–DN1000, với các tín hiệu/giao thức 4–20 mA, HART, Modbus. Dòng Compact Orifice DPF có phạm vi DN15–DN500 (kích thước lớn hơn xem xét theo yêu cầu); ngõ ra toàn hệ là 4–20 mA và Modbus RTU RS485, trong khi HART có thể thuộc bộ truyền chênh áp. Vì vậy, khi lập cấu hình cần ghi rõ giao thức của từng thành phần.
Do đó, khi đánh giá giải pháp Orifice, doanh nghiệp nên xem toàn bộ cấu hình đo chứ không chỉ riêng phần tử Orifice.
Thông Số Kỹ Thuật Đồng Hồ Đo Lưu Lượng Hơi Nước Tại MV Technology
Các thông số dưới đây được tách riêng theo từng dòng sản phẩm để thuận tiện đối chiếu khi lựa chọn. Đây là thông số công bố ở mức dòng sản phẩm; cấu hình đặt hàng thực tế cần được xác nhận theo model và datasheet.
Đồng hồ đo lưu lượng dạng Vortex
| Thông số | Thông tin công bố; xác nhận chi tiết theo model |
|---|---|
| Kích thước | DN015–DN300 |
| Ứng dụng | Hơi nước bão hòa; hơi quá nhiệt cần xác nhận theo model/datasheet |
| Độ chính xác | 1% (đối chiếu cơ sở tính theo datasheet) |
| Áp suất hoạt động | Tối đa 100 Bar; xác nhận theo model và cặp áp suất–nhiệt độ |
| Nhiệt độ | 450 độ; xác nhận đơn vị và giới hạn theo model |
| Vật liệu | SS316, Ti, Ta, Hastelloy C; vật liệu thực tế theo cấu hình |
| Kết nối | Flange, wafer – ANSI, DIN, JIS; theo cấu hình |
| Nguồn cấp | 24VDC/220VDC; xác nhận theo datasheet/sơ đồ điện |
| Ngõ ra | 4–20 mA, xung, relay; theo model |
| Cảm biến tích hợp | Cảm biến nhiệt độ và áp suất; xác nhận theo cấu hình |
Kích thước DN015–DN300
Vortex được giới thiệu cho đường ống DN015–DN300. Phạm vi này khác với Orifice (DN50–DN1000; riêng Compact Orifice DPF là DN15–DN500) nên không gộp thành thông số chung của một model.
Độ chính xác
Dòng Vortex công bố độ chính xác 1%. Cần xác nhận cơ sở phần trăm và đại lượng áp dụng trong datasheet đúng model trước khi dùng con số này để đánh giá mức “chính xác cao” hoặc làm tiêu chí nghiệm thu.
Áp suất tối đa 100 Bar và nhiệt độ
Vortex được công bố áp suất hoạt động tối đa 100 Bar và nhiệt độ 450 độ. Hai giá trị cực đại này không mặc định áp dụng đồng thời: khả năng làm việc tại một cặp áp suất–nhiệt độ phải tra theo vật liệu, cấp kết nối và cấu hình của đúng model, đồng thời xác nhận đơn vị nhiệt độ từ datasheet.
Vật liệu SS316, Ti, Ta, Hastelloy C
MV Technology công bố các lựa chọn vật liệu gồm SS316, Ti, Ta và Hastelloy C. Khi lập cấu hình, cần chọn vật liệu phù hợp với ứng dụng thực tế thay vì mặc định mọi model đều có đồng thời tất cả các vật liệu.
Kết nối Flange và wafer
Dòng Vortex hỗ trợ kết nối Flange, wafer theo các chuẩn ANSI, DIN, JIS. Thông tin này cần được đối chiếu với đường ống thực tế trước khi đặt hàng.
Nguồn cấp và ngõ ra
Vortex có nguồn cấp 24VDC/220VDC và ngõ ra 4–20 mA, xung, relay. Thông tin này không thay thế sơ đồ đấu nối: trước khi tích hợp vào hệ thống tự động hóa, cần xác nhận nguồn cấp và ngõ ra của đúng mã cấu hình bằng datasheet hoặc sơ đồ điện.

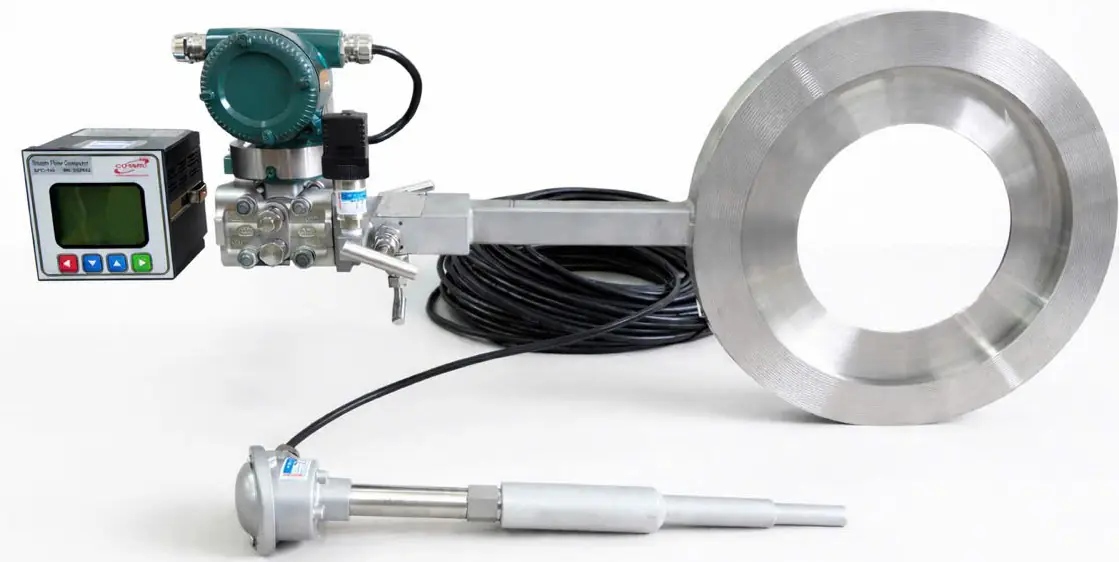

Đồng hồ đo lưu lượng hơi nước dạng Orifice
| Thông số | Thông tin công bố; Compact DPF có thông số riêng |
|---|---|
| Phương pháp đo | Chênh áp – Orifice |
| Môi chất | Hơi bão hòa và hơi quá nhiệt |
| Kích thước đường ống | DN50–DN1000; Compact DPF: DN15–DN500, lớn hơn theo yêu cầu |
| Cấu hình tích hợp | Phần tử tiết lưu + bộ truyền chênh áp + phần tính toán; cảm biến áp suất/nhiệt độ theo trạng thái hơi và yêu cầu bù |
| Kết quả tính toán | Lưu lượng khối lượng (Mass Flow) |
| Tín hiệu | 4–20 mA, HART, Modbus; Compact DPF toàn hệ: 4–20 mA, Modbus RTU RS485 (HART có thể thuộc bộ truyền chênh áp) |
| Ứng dụng | Lò hơi công nghiệp, thực phẩm và đồ uống, giấy, hóa chất, hệ thống nhiệt và năng lượng, quản lý tiêu thụ hơi và tiết kiệm năng lượng |
Các thông tin trên là thông số công bố của giải pháp Orifice; cấu hình cụ thể cần được xác nhận theo từng dự án.
DN50–DN1000
Giải pháp Orifice được giới thiệu cho đường ống DN50–DN1000. Riêng Compact Orifice DPF có phạm vi DN15–DN500, kích thước lớn hơn xem xét theo yêu cầu. Đây là hai phạm vi khác nhau và không nên chuyển sang mô tả cho Vortex.
Đo lưu lượng khối lượng Mass Flow
Một điểm đáng chú ý của giải pháp Orifice là khả năng tích hợp bộ chuyển đổi chênh áp, cảm biến áp suất và nhiệt độ để tính lưu lượng khối lượng.
Khi nhà máy cần theo dõi lượng hơi theo đơn vị khối lượng, cần làm rõ trong hồ sơ kỹ thuật cách cấu hình các tín hiệu đầu vào và phần tính toán.
Tín hiệu 4–20mA, HART, Modbus
Giải pháp Orifice tổng quát có tín hiệu 4–20 mA, HART, Modbus; riêng Compact DPF có 4–20 mA và Modbus RTU RS485 cho toàn hệ, còn HART có thể thuộc bộ truyền chênh áp. Khi lập yêu cầu tích hợp, cần xác định rõ giao thức thuộc thành phần nào.
So Sánh Vortex Và Orifice Cho Hệ Thống Hơi
| Tiêu chí | Vortex | Orifice (Compact DPF có thông số riêng) |
|---|---|---|
| Ứng dụng hơi | Hơi nước bão hòa; hơi quá nhiệt cần xác nhận theo model | Hơi bão hòa, hơi quá nhiệt |
| Kích thước | DN015–DN300 | DN50–DN1000; DPF: DN15–DN500, lớn hơn theo yêu cầu |
| Độ chính xác | 1% (đối chiếu cơ sở tính theo datasheet) | Xác nhận sai số toàn hệ theo cấu hình |
| Áp suất | Tối đa 100 Bar; xác nhận theo cặp áp suất–nhiệt độ/model | Theo model, cấu hình và từng thành phần |
| Nhiệt độ | 450 độ; xác nhận đơn vị/model | Theo model, cấu hình và từng thành phần |
| Vật liệu | SS316, Ti, Ta, Hastelloy C | Theo vật liệu, cấp kết nối và cấu hình đặt hàng |
| Kết nối | Flange, wafer – ANSI, DIN, JIS | Theo cấu hình đặt hàng |
| Tín hiệu | 4–20 mA, xung, relay; theo model | 4–20 mA, HART, Modbus; DPF: 4–20 mA + Modbus RTU RS485 toàn hệ |
| Đặc điểm cấu hình | Tích hợp cảm biến nhiệt độ và áp suất; xác nhận theo model | Chênh áp + phần tính toán; cảm biến áp suất/nhiệt độ theo trạng thái hơi và yêu cầu bù |
Bảng trên đối chiếu thông tin giới thiệu của hai nhóm giải pháp, không phải kết quả so sánh hiệu năng giữa hai model đã chọn. Nếu cần so sánh về độ chính xác, dải đo hoặc giới hạn vận hành, hãy chốt hai cấu hình cụ thể trong cùng điều kiện hơi, lưu lượng, áp suất và nhiệt độ; đồng thời tách riêng dữ liệu Compact Orifice DPF khỏi phạm vi Orifice tổng quát.
Tiêu Chí Lựa Chọn Đồng Hồ Đo Lưu Lượng Hơi Nước Chính Xác Cao
Xác định loại hơi
Trước khi chọn thiết bị, cần xác định dòng hơi là hơi bão hòa hay hơi quá nhiệt. Đây là thông tin cơ bản để đối chiếu với phạm vi ứng dụng của thiết bị.
Xác định lưu lượng thực tế
Nên chuẩn bị:
- Lưu lượng nhỏ nhất cần đo.
- Mức lưu lượng thường xuyên.
- Lưu lượng lớn nhất dự kiến.
Không nên chỉ gửi một con số lưu lượng tối đa vì nhà máy có thể vận hành ở nhiều chế độ khác nhau.
Xác định kích thước đường ống
Kích thước đường ống là cơ sở để xem xét model nhưng không phải yếu tố duy nhất. Vortex của MV Technology có phạm vi DN015–DN300; Orifice tổng quát là DN50–DN1000; riêng Compact Orifice DPF là DN15–DN500, kích thước lớn hơn theo yêu cầu.
Xác định áp suất và nhiệt độ
Cần cung cấp điều kiện vận hành tại đúng vị trí lắp đặt. Vortex được công bố tối đa 100 Bar và nhiệt độ 450 độ, nhưng hai giá trị cực đại không mặc định áp dụng đồng thời. Khả năng làm việc tại một cặp áp suất–nhiệt độ phải tra theo vật liệu, cấp kết nối và cấu hình của đúng model; đơn vị nhiệt độ cũng cần được xác nhận từ datasheet.
Xác định mục tiêu sử dụng dữ liệu
Doanh nghiệp cần làm rõ dữ liệu dùng để:
- Theo dõi lưu lượng tức thời.
- Theo dõi tổng lượng hơi.
- Quản lý tiêu thụ hơi.
- Tính lưu lượng khối lượng.
- Đưa dữ liệu về hệ thống điều khiển.
- Phục vụ mục tiêu quản lý nội bộ.
Mục tiêu khác nhau có thể dẫn đến yêu cầu cấu hình khác nhau.
Kiểm tra tín hiệu đầu ra
Nếu hệ thống hiện có PLC, DCS hoặc SCADA, cần xác định loại tín hiệu có thể tiếp nhận. Vortex có 4–20 mA, xung, relay; Orifice tổng quát có 4–20 mA, HART, Modbus; Compact DPF có 4–20 mA và Modbus RTU RS485 cho toàn hệ. Các tín hiệu/giao thức này cần được xác nhận theo model và từng thành phần.
Xem xét vật liệu và kết nối
Với Vortex, MV Technology công bố vật liệu SS316, Ti, Ta, Hastelloy C và kết nối Flange/wafer theo ANSI, DIN, JIS. Với từng dự án, cần xác nhận vật liệu và kết nối đúng cấu hình đặt hàng thay vì chỉ nhìn thông tin tổng quan.
Xem thêm: Thiết bị đo lường công nghiệp chính hãng
Lắp Đặt Đồng Hồ Đo Lưu Lượng Hơi Nước
Một thiết bị có thông số phù hợp vẫn cần được lắp đặt đúng yêu cầu.
Khảo sát tuyến ống
Trước khi lắp, cần kiểm tra toàn bộ đoạn ống dự kiến đặt đồng hồ. Các co, van, đoạn thu, đoạn mở rộng hoặc thiết bị khác gần vị trí đo có thể ảnh hưởng đến điều kiện dòng chảy.
Yêu cầu về chiều dài đoạn ống thẳng phải tra theo tài liệu của chính model. Không nên dùng một con số chung như 5D, 10D hay 15D cho mọi loại đồng hồ.
Xác định hướng dòng
Nếu thiết bị có ký hiệu hướng dòng, cần lắp đúng theo chỉ dẫn của nhà sản xuất.
Kiểm tra kết nối
Kiểu Flange, wafer và tiêu chuẩn ANSI, DIN, JIS của Vortex cần được đối chiếu với hệ thống thực tế.
Kiểm tra nguồn và tín hiệu
Nguồn cấp và ngõ ra phải được đấu nối đúng theo cấu hình thiết bị. Không nên tự suy diễn chức năng của từng chân kết nối nếu chưa có sơ đồ kỹ thuật.
Kiểm tra dữ liệu sau khi chạy
Sau khi đưa thiết bị vào vận hành, nên kiểm tra:
- Giá trị hiển thị tại thiết bị.
- Đơn vị đo.
- Tín hiệu truyền về hệ thống.
- Thời điểm cập nhật dữ liệu.
- Trạng thái thiết bị.
Nếu giá trị tại chỗ và giá trị trên hệ thống khác nhau, cần kiểm tra cấu hình trước khi kết luận thiết bị đo sai.
Chất Lượng Hơi Và Ảnh Hưởng Đến Phép Đo
Không nên đánh giá đồng hồ lưu lượng hơi nước tách rời khỏi hệ thống hơi.
Nước ngưng: Trong quá trình vận chuyển, hơi có thể mất nhiệt và hình thành nước ngưng. Khi khảo sát vị trí lắp đặt, cần xem xét tình trạng nước ngưng và điều kiện thực tế của đường ống.
Hơi ẩm: Nếu dòng hơi có nước lỏng cuốn theo, cần đánh giá ảnh hưởng của điều kiện này đối với thiết bị và phương pháp đo.
Thay đổi chế độ vận hành: Một nhà máy có thể chạy nhiều mức tải khác nhau và lưu lượng thay đổi theo tải. Vì vậy, cần đánh giá thiết bị dựa trên cả mức thấp, mức thường xuyên và mức cao.
Đọc Và Hiểu Đúng Thông Số Kỹ Thuật
Khi nhận báo giá đồng hồ đo lưu lượng hơi nước chính xác cao, không nên chỉ nhìn một con số “độ chính xác”.
Độ chính xác
Cần xem độ chính xác được công bố cho đúng model và trong điều kiện nào. Với Vortex, giá trị công bố là 1%; do cần biết cơ sở phần trăm và đại lượng áp dụng, nên cần datasheet đúng model trước khi dùng làm tiêu chí.
Áp suất
Vortex được công bố tối đa 100 Bar. Nếu hệ thống làm việc ở điều kiện khác, cần xác nhận khả năng đáp ứng của cấu hình được đề xuất.
Nhiệt độ
Vortex được công bố nhiệt độ 450 độ; cần xác nhận đơn vị và giới hạn theo đúng model. Không dùng giá trị này để đại diện cho Orifice hoặc các thiết bị khác.
Kích thước
Vortex: DN015–DN300. Orifice: DN50–DN1000; Compact Orifice DPF: DN15–DN500, kích thước lớn hơn theo yêu cầu.
Tín hiệu
Vortex: 4–20 mA, xung, relay. Orifice: 4–20 mA, HART, Modbus; Compact DPF: 4–20 mA và Modbus RTU RS485 cho toàn hệ. Cần xác nhận giao thức theo từng thành phần.
Những Sai Lầm Khi Chọn Đồng Hồ Đo Lưu Lượng Hơi Nước
Chỉ cung cấp DN
DN chỉ giúp xác định một phần yêu cầu. Đơn vị tư vấn vẫn cần biết loại hơi, lưu lượng, áp suất, nhiệt độ và mục tiêu đo.
Chỉ chọn theo giá
Một báo giá thấp chưa chắc có cùng phạm vi cung cấp với báo giá khác. Cần xem rõ thiết bị, cảm biến, bộ chuyển đổi, phụ kiện, cấu hình và phần việc kỹ thuật có được bao gồm hay không.
Dùng cùng một thông số cho nhiều dòng
Vortex và Orifice có phạm vi thông số khác nhau: Vortex DN015–DN300, Orifice tổng quát DN50–DN1000, riêng Compact Orifice DPF DN15–DN500 (kích thước lớn hơn theo yêu cầu). Cần xác nhận model thay vì chỉ dựa vào DN.
Tự áp dụng một khoảng sai số chung
Không có một khoảng sai số chung cho mọi đồng hồ hơi. Độ chính xác cần được đối chiếu theo tài liệu của từng model.
Tự đặt tỷ lệ tiết kiệm năng lượng
Đồng hồ cung cấp dữ liệu đo. Mức tiết kiệm phụ thuộc vào tình trạng hệ thống và cách doanh nghiệp sử dụng dữ liệu, nên không nên gắn một tỷ lệ tiết kiệm cố định cho mọi nhà máy.
Tự quy định chu kỳ hiệu chuẩn
Tần suất hiệu chuẩn cần dựa trên yêu cầu của thiết bị, quy trình quản lý đo lường và điều kiện sử dụng. Không nên tự ghi một chu kỳ cố định cho mọi model.
Đồng Hồ Đo Lưu Lượng Hơi Nước Chính Xác Cao Tại MV Technology
MV Technology, thuộc Công ty TNHH Kỹ Thuật Công Nghệ Minh Việt, có danh mục đồng hồ lưu lượng với nhiều nhóm sản phẩm, trong đó có đồng hồ đo lưu lượng hơi nước dạng Orifice và đồng hồ đo lưu lượng dạng Vortex.
Dòng Vortex
Vortex được giới thiệu cho hơi nước bão hòa; khả năng áp dụng cho hơi quá nhiệt phải được xác nhận theo đúng model/datasheet. Các thông tin chính ở mức dòng sản phẩm, cần chốt lại theo mã cấu hình:
- Kích thước DN015–DN300; độ chính xác 1% (đối chiếu cơ sở tính theo datasheet).
- Áp suất tối đa 100 Bar; nhiệt độ 450 độ (xác nhận đơn vị và giới hạn theo model).
- Vật liệu SS316, Ti, Ta, Hastelloy C; thực tế theo cấu hình.
- Kết nối Flange, wafer theo ANSI, DIN, JIS; lựa chọn thực tế theo cấu hình.
- Nguồn cấp 24VDC/220VDC; ngõ ra 4–20 mA, xung, relay; xác nhận bằng datasheet/sơ đồ điện đúng model.
- Tích hợp cảm biến nhiệt độ và áp suất; không mặc định mọi cấu hình đều có đồng thời hai cảm biến.
Dòng Orifice
Giải pháp Orifice tổng quát dành cho hơi bão hòa và hơi quá nhiệt, DN50–DN1000. Riêng Compact Orifice DPF có phạm vi DN15–DN500, kích thước lớn hơn theo yêu cầu.
Hệ Orifice gồm phần tử tạo chênh áp, bộ truyền chênh áp và phần tính toán; cảm biến áp suất/nhiệt độ được bố trí theo trạng thái hơi và yêu cầu bù. Tín hiệu của giải pháp tổng quát gồm 4–20 mA, HART, Modbus; Compact DPF có 4–20 mA và Modbus RTU RS485 cho toàn hệ, còn HART có thể thuộc bộ truyền chênh áp. Cần chốt giao thức theo từng thành phần.
Hỗ trợ kỹ thuật
Với giải pháp Orifice, MV Technology cung cấp các dịch vụ gồm tư vấn lựa chọn thiết bị, thiết kế và gia công bộ đo chênh áp, hỗ trợ lắp đặt, cấu hình và hiệu chuẩn tại nhà máy, với thời gian giao hàng ghi nhận là 7–10 ngày.
Thời gian giao hàng thực tế cần được xác nhận lại theo cấu hình và đơn hàng cụ thể khi ký hợp đồng.
Quy Trình Tư Vấn Và Chọn Thiết Bị
Một quy trình làm việc rõ ràng giúp giảm nguy cơ chọn sai model.
Bước 1: Thu thập thông tin hệ thống
Chuẩn bị loại hơi, lưu lượng, áp suất, nhiệt độ, kích thước đường ống và vị trí lắp.
Bước 2: Xác định mục tiêu đo
Làm rõ nhà máy cần theo dõi lưu lượng, tổng lượng hơi, quản lý tiêu thụ hay Mass Flow.
Bước 3: Chọn nguyên lý đo
Dựa trên điều kiện hệ thống để xem xét Vortex, Orifice hoặc một giải pháp khác được nhà sản xuất xác nhận.
Bước 4: Kiểm tra thông số
Đối chiếu đúng model về kích thước, áp suất, nhiệt độ, vật liệu, kết nối, nguồn cấp và tín hiệu.
Bước 5: Kiểm tra khả năng tích hợp
Đảm bảo tín hiệu và cách xử lý dữ liệu phù hợp với hệ thống hiện hữu.
Bước 6: Kiểm tra điều kiện lắp đặt
Đánh giá vị trí đường ống, phụ kiện gần điểm đo và khả năng tiếp cận thiết bị.
Bước 7: Xác nhận cấu hình trước khi đặt hàng
Báo giá và hồ sơ kỹ thuật cần thể hiện đủ model và cấu hình để doanh nghiệp có thể đối chiếu khi nhận hàng.
Câu Hỏi Thường Gặp
Đồng hồ đo lưu lượng hơi nước chính xác cao dùng để làm gì?
Thiết bị dùng để đo và theo dõi lưu lượng hơi đi qua đường ống, hỗ trợ quản lý vận hành, theo dõi tiêu thụ và xây dựng dữ liệu cho hệ thống giám sát.
Vortex có đo được hơi nước bão hòa không?
Có. MV Technology giới thiệu Vortex cho hơi nước bão hòa. Với hơi quá nhiệt, cần xác nhận khả năng áp dụng và giới hạn của đúng model/datasheet.
Đầu tư đồng hồ đo lưu lượng hơi có mang lại lợi ích không?
Đồng hồ cung cấp dữ liệu thực tế để theo dõi mức sử dụng hơi, so sánh giữa các khu vực và ca sản xuất, và khoanh vùng khu vực cần kiểm tra. Mức tiết kiệm hoặc thời gian hoàn vốn phụ thuộc vào tình trạng hệ thống và cách doanh nghiệp sử dụng dữ liệu, nên không có một con số chung cho mọi nhà máy.
Đồng hồ đo lưu lượng hơi nước cần hiệu chuẩn bao lâu một lần?
Tần suất hiệu chuẩn phụ thuộc yêu cầu của nhà sản xuất, quy trình quản lý đo lường của nhà máy và điều kiện vận hành. Không nên áp dụng một chu kỳ cố định cho mọi thiết bị; thiết bị sau sửa chữa hoặc chịu va đập nên được kiểm tra lại trước khi tiếp tục sử dụng. Với giải pháp Orifice, MV Technology hỗ trợ hiệu chuẩn tại nhà máy.
Thông Tin Liên Hệ
Tên: CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ MINH VIỆT
Địa chỉ: 1225 Hoàng Sa, Phường Tân Sơn Nhất, TP Hồ Chí Minh
Hotline: 0979 955 168 (Mr. Dũng) – 0966 668 424 (Mr. Quý)
Email: info@mvtech.com.vn
Website: mvtech.com.vn - mvtechnology.vn
Đồng hồ đo lưu lượng hơi nước chính xác cao chỉ phát huy giá trị khi thiết bị, nguyên lý đo, cấu hình tín hiệu và điều kiện lắp đặt được đánh giá cùng nhau. Chuẩn bị đủ thông tin về loại hơi, dải lưu lượng, áp suất, nhiệt độ và mục tiêu sử dụng dữ liệu sẽ giúp việc chọn model đúng và nhanh hơn.
Liên hệ MV Technology để được tư vấn cấu hình Vortex hoặc Orifice phù hợp. Hãy gửi loại hơi, lưu lượng nhỏ nhất – thường xuyên – lớn nhất, áp suất, nhiệt độ, kích thước đường ống và yêu cầu tín hiệu để việc đề xuất cấu hình được chính xác.
